Коротко: сцепление стоит между двигателем и коробкой передач. Оно временно разъединяет мотор и трансмиссию, а затем снова плавно соединяет их. За счет этого автомобиль может трогаться без рывка, спокойно переключать передачи и не глохнуть при остановке.
Что такое сцепление и для чего оно нужно
Сцепление — это узел трансмиссии автомобиля. Его задача простая, но очень важная. Оно должно на короткое время разъединить двигатель и коробку передач, а потом снова плавно соединить их. Без этого переключение передач было бы грубым, с ударом по шестерням и рывком по всему автомобилю.
Когда мотор работает, коленчатый вал и маховик постоянно вращаются. Колеса при этом могут стоять на месте. Сцепление как раз и решает этот конфликт. Оно позволяет машине стоять неподвижно с работающим двигателем, затем плавно трогаться с места и без удара менять передачи в движении. Такой принцип работы описан в технических обзорах и справочных материалах по сцеплению.
Работа узла основана на трении. Пока ведомый диск сцепления зажат между маховиком двигателя и нажимным диском, крутящий момент передается дальше — на первичный вал коробки передач и затем на колеса. Как только водитель нажимает педаль сцепления, эта связь размыкается.
Где находится сцепление в автомобиле
Сцепление расположено между двигателем и коробкой передач. Если смотреть по конструкции автомобиля, оно находится в зоне колокола коробки. С одной стороны к нему примыкает маховик двигателя, с другой — первичный вал КПП. Именно там и проходит передача крутящего момента от мотора к трансмиссии.
В салоне водитель видит только педаль сцепления. Но сама педаль — это лишь часть привода. Усилие от ноги передается на вилку и выжимной подшипник через трос, тяги или гидравлический привод. Дальше уже работает сам механизм сцепления.
Из чего состоит узел
Чтобы понять принцип работы сцепления, удобнее сначала разобрать его по деталям. Тогда становится ясно, кто именно нажимает, что прижимает и что разъединяет двигатель и коробку передач.
- маховик двигателя — ведущая поверхность, вращается вместе с коленчатым валом;
- ведомый диск — стоит на шлицах первичного вала коробки передач;
- фрикционные накладки — создают трение и принимают на себя основной износ;
- нажимной диск — прижимает ведомый диск к маховику;

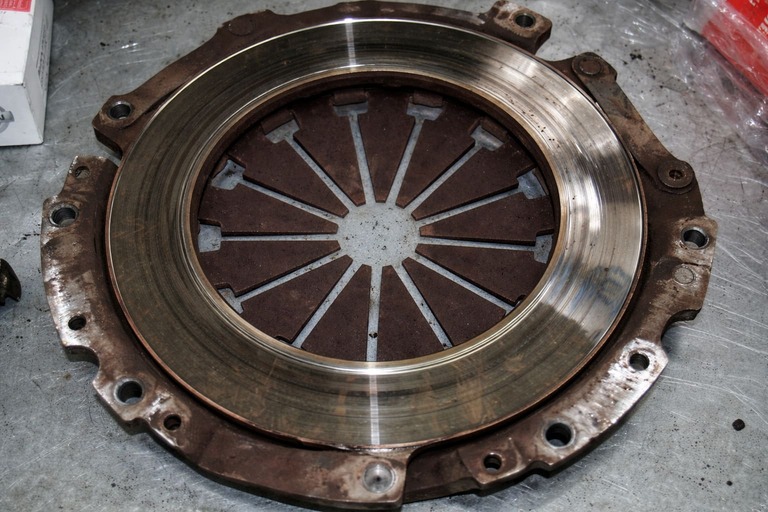

- корзина сцепления — корпус узла с нажимным механизмом;
- диафрагменная пружина — создает усилие прижатия;
- выжимной подшипник — нажимает на лепестки пружины при выключении сцепления;
- вилка и привод сцепления — передают усилие от педали.
На тяжелых грузовых автомобилях конструкция может быть мощнее. В том числе встречаются двухдисковые варианты сцепления, где площадь трения больше. Это нужно для передачи более высокого крутящего момента и для работы под большими нагрузками.

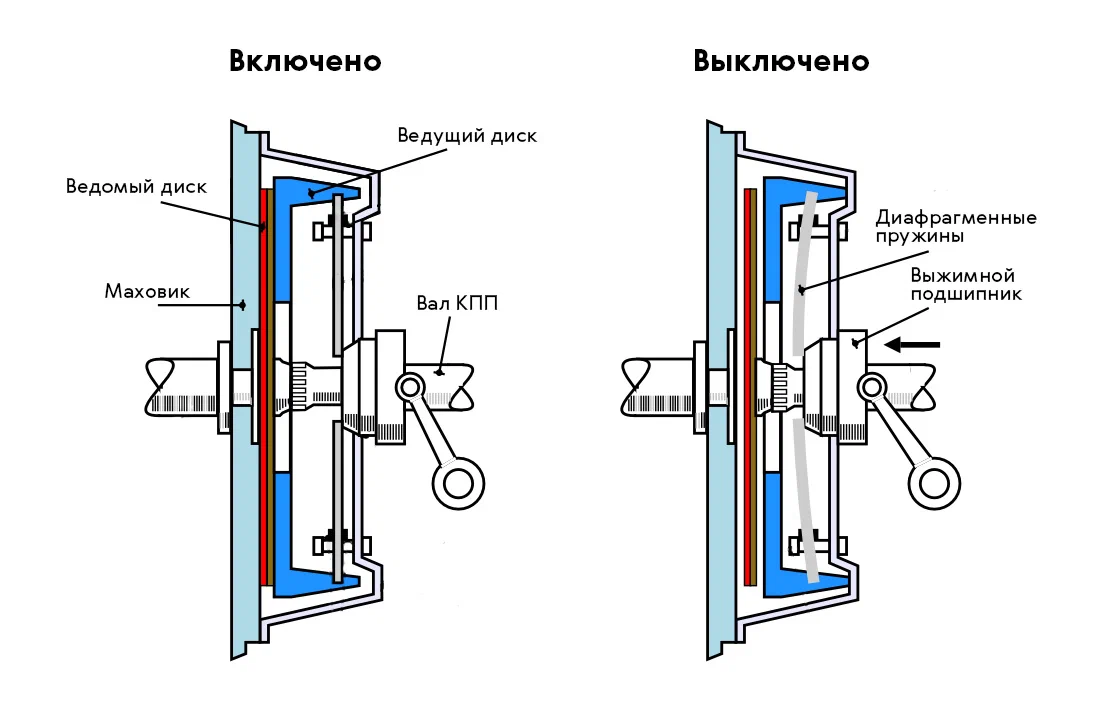

Как работает сцепление по шагам
В обычной езде этот механизм работает почти незаметно. Но внутри происходит вполне понятная последовательность действий.
- Двигатель вращает маховик.
- Нажимной диск прижимает ведомый диск к маховику.
- Через трение крутящий момент передается на вал коробки передач.
- Автомобиль едет, потому что трансмиссия соединена с двигателем.
- Водитель нажимает педаль сцепления.
- Выжимной подшипник давит на лепестки диафрагменной пружины.
- Нажимной диск отходит назад.
- Ведомый диск освобождается и перестает быть зажатым.
- Крутящий момент временно не передается.
- Коробка передач может без удара сменить передачу.
- Водитель плавно отпускает педаль.
- Нажимной диск снова прижимает ведомый диск к маховику.
- Связь двигателя и трансмиссии восстанавливается.
Ключевое слово здесь — плавно. Если педаль сцепления отпускать резко, соединение получится ударным. Тогда автомобиль дернется, а детали получат лишнюю нагрузку. Если же удерживать педаль слишком долго в промежуточном положении, возникает пробуксовка. При этом фрикционные накладки перегреваются и изнашиваются быстрее.
Важно! Сцепление не любит двух крайностей: резкого отпускания педали и долгой езды “на полусцеплении”. В первом случае страдают пружины, корзина и трансмиссия. Во втором быстро горят накладки, перегревается маховик и сокращается срок службы всего узла.
Каким бывает сцепление
На легковых и грузовых автомобилях используют несколько типов сцепления. Принцип работы у них похожий, но конструкция и область применения различаются.
| Тип сцепления | Где встречается | Особенности | Плюсы и минусы |
|---|---|---|---|
| Однодисковое сухое | Большинство легковых авто и часть грузовых машин | Один ведомый диск, работа без масляной ванны | Простое, дешевле в ремонте, но чувствительно к перегреву |
| Двухдисковое сухое | Тяжелые грузовики, часть КАМАЗ | Два ведомых диска и большая площадь трения | Лучше держит крутящий момент, но сложнее и дороже |
| Многодисковое мокрое | Роботы, спецтехника, мотоциклы | Диски работают в масляной ванне | Компактное и выносливое, но сложнее по конструкции |
Если говорить о механической коробке передач, водитель чаще всего имеет дело именно с сухим фрикционным сцеплением. Для грузовых моделей КАМАЗ и спецтехники важнее способность передавать высокий крутящий момент, поэтому там используют усиленные комплекты и более тяжелые варианты узла.

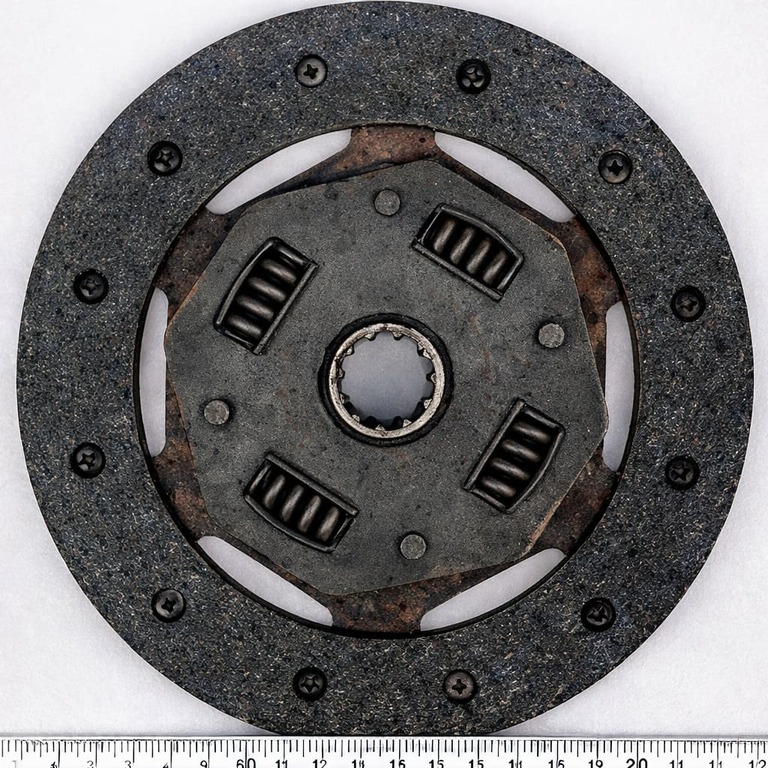

Зачем нужны пружины на ведомом диске
Пружины на диске сцепления нужны не для красоты. Это демпферные пружины. Они гасят крутильные колебания, которые приходят от двигателя, и смягчают включение сцепления. Благодаря им машина стартует менее резко, а удары по трансмиссии становятся меньше.
Если эти пружины ослабли, разбились или разрушились, появляются рывки, вибрации и посторонние звуки. Тогда водитель часто жалуется, что сцепление вроде работает, но трогание стало грубым, а переключение передач неприятным.
Типичные неисправности и признаки износа
Большая часть поломок сцепления сводится к трем сценариям: оно буксует, не выключается полностью или работает с рывками и шумом.
- Пробуксовка. Двигатель набирает обороты, а скорость растет хуже. Частая причина — износ накладок, слабое прижатие нажимного диска или масло на фрикционных поверхностях.
- Неполное выключение. Передачи включаются с хрустом. Машина пытается ползти даже с выжатой педалью. Возможны проблемы привода сцепления, деформация диска или заедание элементов.
- Рывки при трогании. Обычно виноваты демпферные пружины, коробление ведомого диска или неравномерный износ поверхностей.
- Шум при нажатии педали. Часто это выжимной подшипник.
- Запах горелого. Признак перегрева и пробуксовки.
- Слишком высокий или слишком низкий ход педали. Возможны проблемы регулировки или гидравлического привода.
Если сцепление постоянно перегревается, под удар попадает не только диск. Может изнашиваться корзина сцепления, поверхность маховика и выжимной подшипник. Тогда менять одну деталь уже бессмысленно — обычно ставят комплект.
Как продлить срок службы
Срок службы сцепления сильно зависит не только от конструкции, но и от привычек водителя. Один и тот же комплект может пройти условные 60 тысяч км, а может и вдвое больше.
- Не держать ногу на педали постоянно.
- Не трогаться с высоких оборотов без необходимости.
- Не удерживать автомобиль на подъеме сцеплением вместо тормоза.
- Не буксовать под большой нагрузкой долго.
- Следить за герметичностью привода сцепления.
- При ремонте менять комплектом: диск, корзину, выжимной подшипник.
- Проверять состояние маховика после сильной пробуксовки.
Для грузовых автомобилей и техники под нагрузкой это особенно важно. Чем больше масса, тем выше нагрузки на диск сцепления, пружины и поверхности трения. Поэтому на КАМАЗ и другой коммерческой технике сцепление страдает быстрее, если водитель часто трогается резко, работает с перегрузом или долго едет в тяжелом режиме.
Полезные разделы каталога
- Сцепление а/м КамАЗ
- Диск сцепления а/м КамАЗ
- Выжимной подшипник КАМАЗ
- Снятие и установка муфты выжимного подшипника
- Как прокачать сцепление на КАМАЗе
- Доставка
- Контакты
Частые вопросы
Для чего нужно сцепление в автомобиле?
Оно кратковременно разъединяет двигатель и коробку передач, а затем снова плавно соединяет их. Благодаря этому машина может трогаться с места, переключать передачи и останавливаться без глушения двигателя.
Где находится сцепление?
Сцепление расположено между маховиком двигателя и коробкой передач, внутри колокола КПП. В салоне водитель управляет только педалью и приводом сцепления.
Что происходит, когда водитель нажимает педаль сцепления?
Выжимной подшипник нажимает на диафрагменную пружину, нажимной диск отходит, ведомый диск освобождается, и передача крутящего момента временно прекращается.
Почему машину дергает при трогании?
Частые причины — изношенные накладки, разбитые демпферные пружины, перегретая корзина сцепления или деформация ведомого диска.
Почему сцепление начинает буксовать?
Обычно виноваты износ фрикционных накладок, ослабление прижима, попадание масла на диск сцепления или перегрев рабочих поверхностей маховика и корзины.
