Бортовой FAW J6 CA3310 8x4 с КМУ SUNHUNK K 568 – 8

Бортовой FAW J6 CA3310 (8x4) с КМУ SUNHUNK K 568–8 описание

Автомобиль специальный, грузовой бортовой, оснащённый краном-манипулятором SUNHUNK K 568–8, выполнен на шасси FAW J6 CA3310 с колесной формулой 8x4. Предназначен для перевозки грузов и выполнения погрузочно-разгрузочных работ без привлечения дополнительной грузоподъёмной техники.

Данная модель ориентирована на интенсивную эксплуатацию в строительстве, промышленности, логистике и на производственных объектах, где требуется высокая грузоподъёмность, устойчивость и автономность при работе с тяжёлыми грузами.

Назначение

• перевозка грузов
• выполнение погрузочно-разгрузочных работ
• монтажные и такелажные операции на объекте

Характеристики шасси FAW J6 CA3310

• Базовое шасси: FAW
• Модификация: CA3310
• Колесная формула: 8x4
• Заводская колесная база: 3600 мм
• Тип двигателя: дизельный, рядный, 6-цилиндровый, четырехтактный, с турбонаддувом
• Модель двигателя: CA6DM2-42E51
• Мощность двигателя: 420 л.с.
• Экологический класс: Euro-5 (мочевина)
• Коробка передач: механическая, 12-ступенчатая, синхронизированная, с демультипликатором
• Кабина: цельнометаллическая, двухдверная, двухместная, со спальным местом
• Размер шин: 315/80 R22.5
• Оснащение кабины: кондиционер, магнитола
• Исполнение: без фаркопа, без тахографа

Исполнение бортовой платформы

• Тип платформы: заниженная бортовая
• Материал бортов: алюминий
• Исполнение: без каркаса и тента
• Передняя стенка кузова: целиковая, жестко закрепленная
• Стойки: быстросъемные
• Запоры бортов: механические, ручного открывания
• Настил пола: влагостойкая ламинированная фанера
• Толщина пола: 21 мм
• Петли для крепления груза

Внутренние габариты платформы (Д×Ш×В): 7200 × 2470 × 600 мм

Параметры КМУ SUNHUNK K 568–8

• Производитель: SUNHUNK
• Страна производства: Китай
• Модель: K 568–8
• Расположение КМУ: за кабиной
• Тип управления: с земли и с пульта дистанционного управления
• Грузовой момент: 56,8 тм
• Максимальная грузоподъёмность (нетто): 28 400 кг
• Грузоподъёмность на максимальном вылете 19,02 м: 1776 кг
• Дополнительные опоры: на заднем свесе

Бортовой FAW J6 CA3310 (8x4) с КМУ SUNHUNK K 568–8 — высокопроизводительное решение для работы с тяжёлыми и крупногабаритными грузами, сочетающее мощное шасси, вместительную платформу и манипулятор с большим грузовым моментом.

Технические характеристики шасси FAW J6 CA3310 (8x4)

• Модификация: CA3310
• Колесная формула: 8x4
• Двигатель: CA6DM2-42E51
• Рабочий объем двигателя: 11,05 л
• Мощность двигателя: 420 л.с.
• Номинальная частота вращения: 1900 об/мин
• Максимальный крутящий момент: 1900 Н·м
• Экологический класс: EURO V
• Коробка передач: механическая, 12-ступенчатая
• Нагрузка на передние оси: 2x7500 кг
• Нагрузка на задние оси: 2x16000 кг
• Подвеска (передняя/задняя): рессорная
• Снаряженная масса шасси: около 14000 кг
• Вариант колесной базы (по данным производителя): 2100+3600+1350 мм
• Тормозная система: пневматическая, барабанная, двухконтурная (ABS опционально)

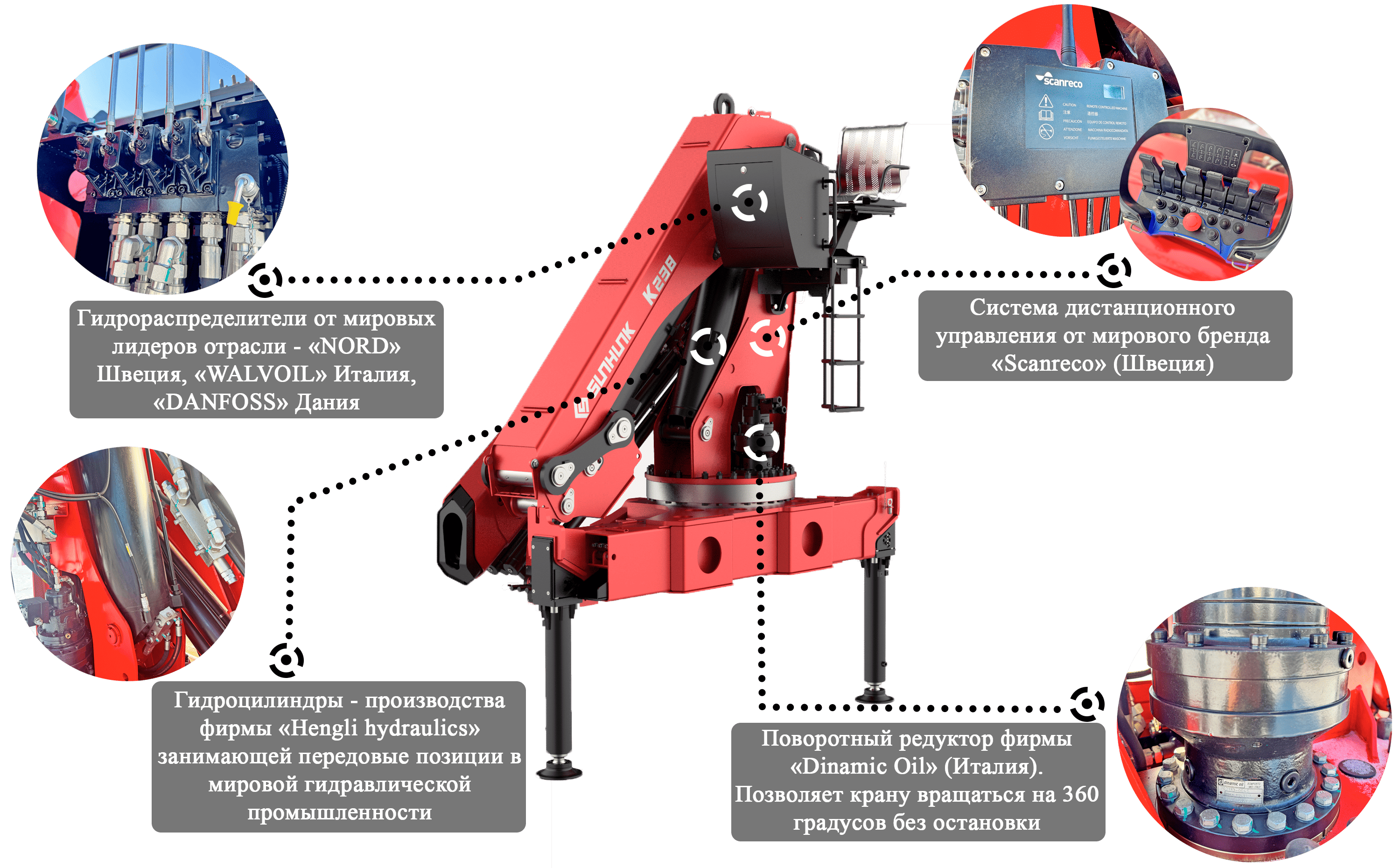

Технические характеристики КМУ SUNHUNK K 568-8

• Модель: K 568-8
• Грузовой момент: 56,8 тм
• Максимальная грузоподъемность: 28400 кг
• Грузоподъемность на максимальном вылете: 2000 кг
• Количество секций стрелы: 8
• Максимальный вылет стрелы: 18,2 м
• Максимальная высота подъема: 21,5 м
• Угол вращения: 360°
• Номинальное рабочее давление: 33 MPa
• Объем гидробака: 168 л
• Номинальный расход: 80 л/мин
• Аутригеры: гидравлические
• Размах опор: 8270 мм
